志青博材

ZhiQing Material

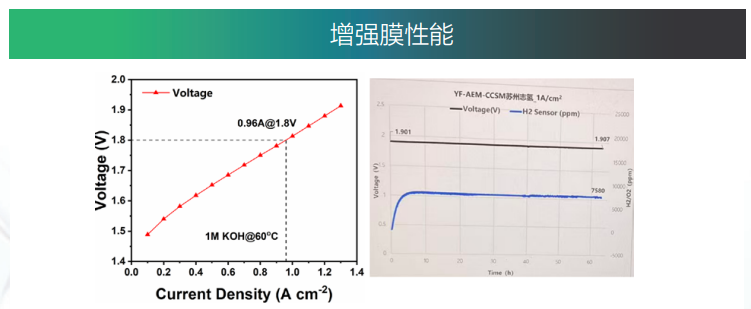

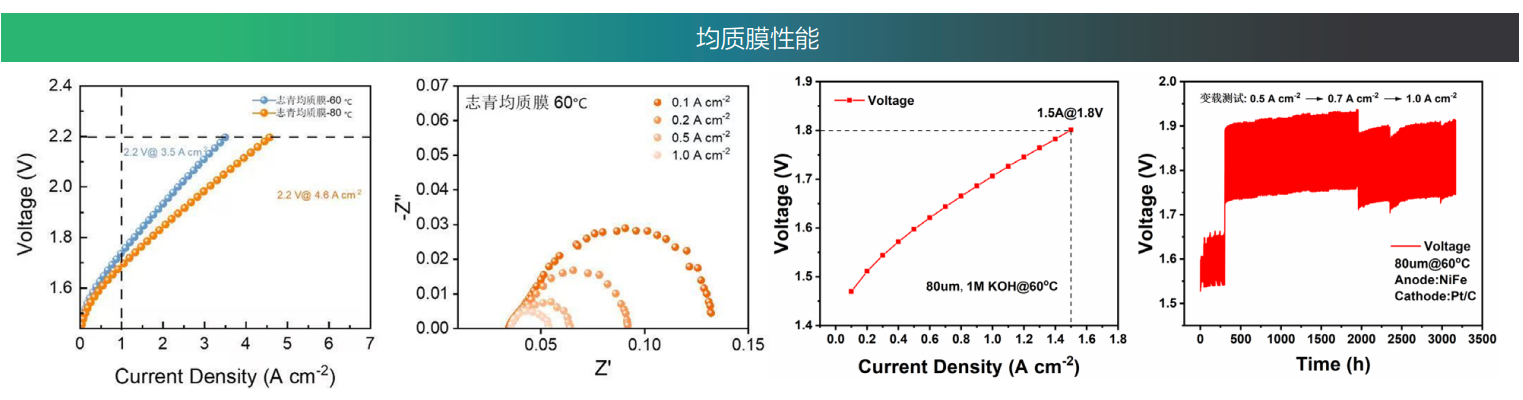

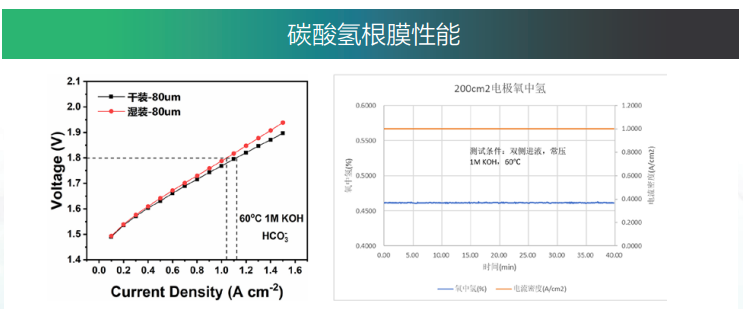

注意事项：

（1）储存条件：阴离子交换膜是以干态形式供货，其特点是在潮湿环境下容易吸水，发生卷曲，为了更好的使用，请收到货后保存在干燥的环境中，尽量避免膜受潮。此外，在使用过程中，尽可能在无尘条件下操作，佩戴手套，避免粉尘颗粒污染，影响膜的性能。另外，在使用或者裁剪时请注意不要对膜进行折叠，防止膜局部损伤。

（2）前处理：阴离子交换膜发货状态时反离子是氯离子或碳酸氢根离子，用于燃料电池，电解水，二氧化碳还原测试时，需要将膜浸泡在 60℃ 1M KOH 中 24h，将氯离子交换成氢氧根离子，从而获得高的 OH- 传输效率，离子交换完成后，应及时使用，或者及时放置在密闭的去离子水中，避免空气中二氧化碳将 OH- 碳酸化（除碳酸氢根膜外）。

（3）用于碱性水电解时，也可以直接干法装配，测试前用流动的 1M KOH，在 60℃活化 24h，或者在发电条件下进行小电流活化 2h（不超过 1A/cm2）, 并更换碱液，便可进行后续测试，碳酸氢根膜可直接干装，无需碱液更换。

（4）CCM 制备：阴离子交换膜也可根据需求制备成膜电极，注意必须在干态氯离子形式下制备膜电极，如果交换离子烘干后制备 CCM，膜会出现弯曲不平，不利于大面积CCM 制备。膜电极的制备温度不宜超过 130℃，同时应尽量避免墨水中含有太多 DMSO溶剂，防止制备过程中腐蚀膜，影响膜的机械强度。CCM 使用前，需要在 1M KOH 溶液中浸泡 24h，以便获得高的 OH- 传输效率。

注意事项：

（1）储存条件：阴离子交换膜是以干态形式供货，其特点是在潮湿环境下容易吸水，发生卷曲，为了更好的使用，请收到货后保存在干燥的环境中，尽量避免膜受潮。此外，在使用过程中，尽可能在无尘条件下操作，佩戴手套，避免粉尘颗粒污染，影响膜的性能。另外，在使用或者裁剪时请注意不要对膜进行折叠，防止膜局部损伤。

（2）前处理：阴离子交换膜发货状态时反离子是氯离子或碳酸氢根离子，用于燃料电池，电解水，二氧化碳还原测试时，需要将膜浸泡在 60℃ 1M KOH 中 24h，将氯离子交换成氢氧根离子，从而获得高的 OH- 传输效率，离子交换完成后，应及时使用，或者及时放置在密闭的去离子水中，避免空气中二氧化碳将 OH- 碳酸化（除碳酸氢根膜外）。

（3）用于碱性水电解时，也可以直接干法装配，测试前用流动的 1M KOH，在 60℃活化 24h，或者在发电条件下进行小电流活化 2h（不超过 1A/cm2）, 并更换碱液，便可进行后续测试，碳酸氢根膜可直接干装，无需碱液更换。

（4）CCM 制备：阴离子交换膜也可根据需求制备成膜电极，注意必须在干态氯离子形式下制备膜电极，如果交换离子烘干后制备 CCM，膜会出现弯曲不平，不利于大面积CCM 制备。膜电极的制备温度不宜超过 130℃，同时应尽量避免墨水中含有太多 DMSO溶剂，防止制备过程中腐蚀膜，影响膜的机械强度。CCM 使用前，需要在 1M KOH 溶液中浸泡 24h，以便获得高的 OH- 传输效率。

注意事项：

（1）储存条件：阴离子交换膜是以干态形式供货，其特点是在潮湿环境下容易吸水，发生卷曲，为了更好的使用，请收到货后保存在干燥的环境中，尽量避免膜受潮。此外，在使用过程中，尽可能在无尘条件下操作，佩戴手套，避免粉尘颗粒污染，影响膜的性能。另外，在使用或者裁剪时请注意不要对膜进行折叠，防止膜局部损伤。

（2）前处理：阴离子交换膜发货状态时反离子是氯离子或碳酸氢根离子，用于燃料电池，电解水，二氧化碳还原测试时，需要将膜浸泡在 60℃ 1M KOH 中 24h，将氯离子交换成氢氧根离子，从而获得高的 OH- 传输效率，离子交换完成后，应及时使用，或者及时放置在密闭的去离子水中，避免空气中二氧化碳将 OH- 碳酸化（除碳酸氢根膜外）。

（3）用于碱性水电解时，也可以直接干法装配，测试前用流动的 1M KOH，在 60℃活化 24h，或者在发电条件下进行小电流活化 2h（不超过 1A/cm2）, 并更换碱液，便可进行后续测试，碳酸氢根膜可直接干装，无需碱液更换。

（4）CCM 制备：阴离子交换膜也可根据需求制备成膜电极，注意必须在干态氯离子形式下制备膜电极，如果交换离子烘干后制备 CCM，膜会出现弯曲不平，不利于大面积CCM 制备。膜电极的制备温度不宜超过 130℃，同时应尽量避免墨水中含有太多 DMSO溶剂，防止制备过程中腐蚀膜，影响膜的机械强度。CCM 使用前，需要在 1M KOH 溶液中浸泡 24h，以便获得高的 OH- 传输效率。
